ZJ Horizontale Schlammpumpe

ZJ Horizontal Slurry Pump ist eine Abriebspumpe, die zu den axialen, selbstsaugenden, einstufigen, einsaugenden, zentrifugalen Schlammpumpen gehört.Die Strömungsgänge dieser Pumpenreihen bestehen aus hochhartem Gusseisen, die eine hohe Abriebs-, Korrosions- und Stoßfestigkeit aufweist und somit die Lebensdauer der Pumpe verlängert.Die Pumpe ist nach ihrer Struktur in horizontalen Typ (ZJ-Serie) und vertikalen Typ (ZJL-Serie) unterteilt.Horizontale Pumpen sind je nach Auslassdurchmesser in verschiedene Spezifikationen unterteilt: 350 mm, 300 mm, 250 mm, 200 mm, 150 mm, 100 mm, 80 mm, 65 mm, 50 mm, 40 mm usw.;Jede Pumpengröße verfügt über unterschiedliche Drehräderdurchmesser zur Auswahl nach verschiedenen Aufzügen..

ZJ Horizontale Schlammpumpe eignet sich für Industriezweige wie Bergbau, Kraftwerke, Bagger, Metallurgie, Chemie, Baustoffe und Erdöl.Es wird hauptsächlich zum Transport von Schleifschlamm mit Festkörpern verwendet, wie z.B. die Verarbeitung von Konzentraten und Rückständen in Mineralienverarbeitungsbetrieben, die Ascheentfernung in Kraftwerken,und der Küstenfluss-Bergbau transportiert Schlamm, usw. Die Gewichtskonzentration der Schlamm, die sie verarbeiten kann, beträgt 45% Mörtel und 60% Schlamm; der Übertragungsmodus kann direkt verbunden sein, Gürtel, hydraulisch, Frequenzumwandlungsgeschwindigkeitsregelung usw.,und kann entsprechend den Bedürfnissen der Benutzer auch seriell oder parallel betrieben werden.

ZJ Horizontale SchlammpumpeParameterbereich:

Durchmesser des Ausgangs der Pumpe: 40-550 mm;

Durchflussbereich: 4,5 m3/h - 7600 m3/h,

Kopf Reichweite: 6m-134m.

ArbeitsprinzipZJ Horizontale Schlammpumpe

Unter der Wirkung der Zentrifugalkraft wird die Flüssigkeit vom Mittelpunkt des Rädels zum äußeren Rand geworfen und gewinnt Energie,Verlassen der Außenkante des Rädels bei hoher Drehzahl und betreten das Volute-PumpengehäuseIn der Volutenpumpe verlangsamt sich die Flüssigkeit durch die allmähliche Ausdehnung des Durchflusskanals und wandelt einen Teil der kinetischen Energie in statische Druckenergie um.Es fließt mit einem höheren Druck in das Entladungsrohr und wird an den gewünschten Ort geschicktWenn die Flüssigkeit vom Mittelpunkt des Drehers zum äußeren Rand fließt, entsteht im Mittelpunkt des Drehers ein gewisses Vakuum.Da der Druck oberhalb des Flüssigkeitsniveaus im Speicherbehälter größer ist als der Druck am Pumpeneingang, wird die Flüssigkeit kontinuierlich in den Rädling gedrückt.

Strukturelle MerkmaleZJ Horizontale Schlammpumpe:

• Der große Durchmesser und der kurze Freischalt sorgen für die Steifheit der Welle und eignen sich für hohe Leistung und harte Arbeitsbedingungen.

• Die gehärteten Edelstahlhülsen haben eine Freiheit, die mit der Welle übereinstimmt, und an beiden Enden sind O-Ringe installiert, um die Welle vor Verschleiß und Korrosion zu schützen.

• Sowohl die vorderen als auch die hinteren Abdeckplatten des Drehers verfügen über Hilfsblätter, die den Rückfluss und den Dichtungsdruck reduzieren können.

• Die Pumpenkarosserie und die Pumpenhülle sind aus duktilem Eisenmaterial mit zusätzlichen starken Rippen hergestellt, um die hohe Belastbarkeit zu gewährleisten.

• Die Strömungsteile bestehen aus einer Vielzahl von hochchromhaltigen Verschleißbeständigen Legierungen oder Gummi mit unterschiedlichen Eigenschaften.die die Lebensdauer der Pumpe erheblich verlängert.

• Der Drehgeber verwendet Methoden wie breite Durchflusskanäle und konkave Klingen, um die Überlauf- und Abriebschutzfähigkeit zu verbessern und die Lebensdauer zu verlängern.

• Die Schachtdichtungen können in Form von Verpackungsdichtungen, Hilfsrotordichtungen, mechanischen Dichtungen usw. erfolgen, um den Dichtungsanforderungen verschiedener Betriebsbedingungen gerecht zu werden.

• Die Ausgangsposition der Pumpe kann in 45°-Intervallen in acht verschiedenen Winkeln installiert und benutzt und je nach Bedarf gedreht werden.

• Die Lageranlage ist mit Dünnölschmierung und Fettschmierung erhältlich.

Arbeitsbedingungen:

Anwendung:

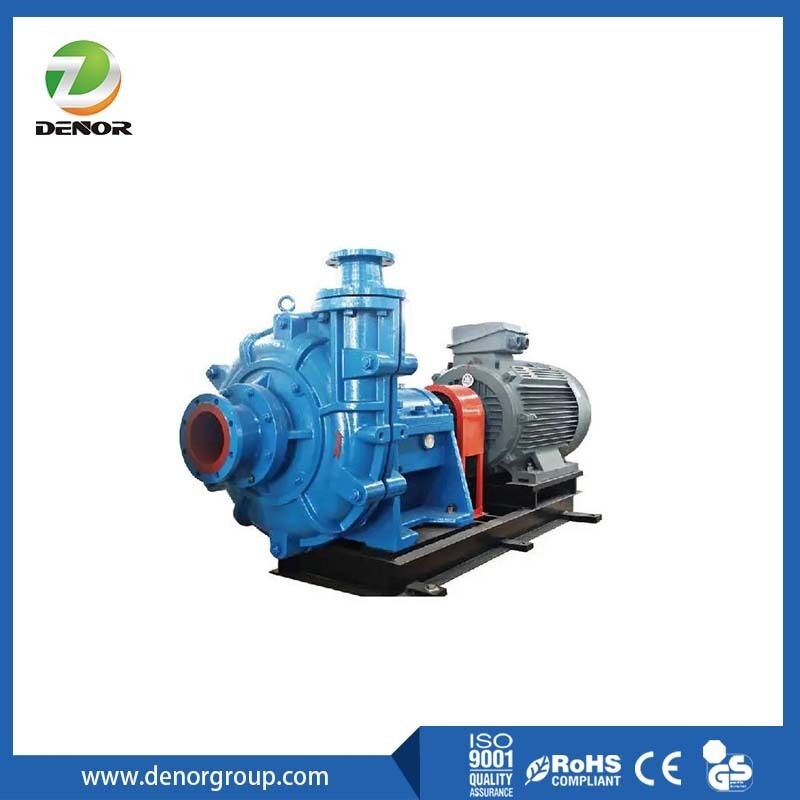

Produktfoto

Tabelle der Leistungsparameter
